TD2786 ESOP-8
TD2786 產品手冊/數據手冊/PDF下載
TD2786.PDF
TD2786 內置MOS 3A 32V同步降壓轉換器 ESOP8封裝
概述：
TD2786是同步整流降壓調節器。該器件集成了功率MOS 可提供3A負載連續電流，輸入電壓在4.75V - 32V之間。電流模式控制提供快速瞬態響應和逐周期電流限制。軟啟動可防止在開機時涌流，在關機模式下，電源電流降至1uA。在PSM/PWM模式下，TD2786根據輸出電流來調節，以實現從低到滿負載的高效率運行。該芯片采用SOP8-PP封裝，它提供了一個具有最小外部組件的非常緊湊的解決方案。
特性：
3輸出電流
4.75V ~ 32V寬工作輸入范圍
集成90mR功率MOSFET開關
輸出可調從0.923V到30V
高達93%的效率
脈沖保存模式(PSM)/PWM模式
軟啟動
固定340 khz頻率
逐周期過流保護
輸入電壓鎖定

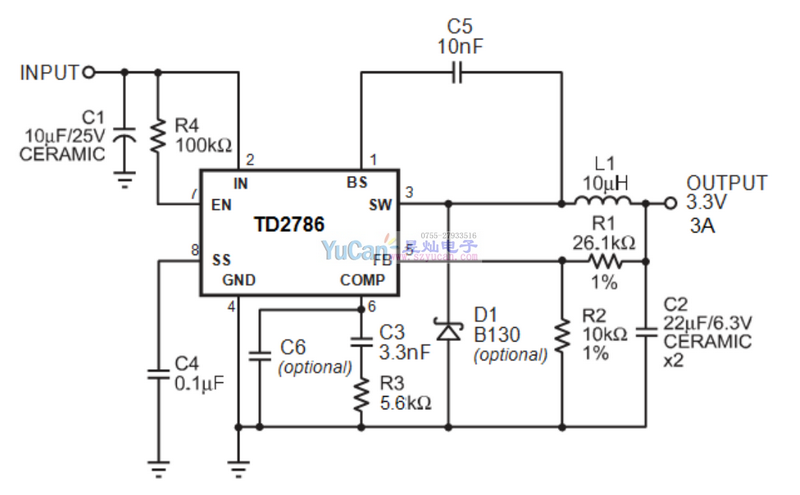

典型應用：
